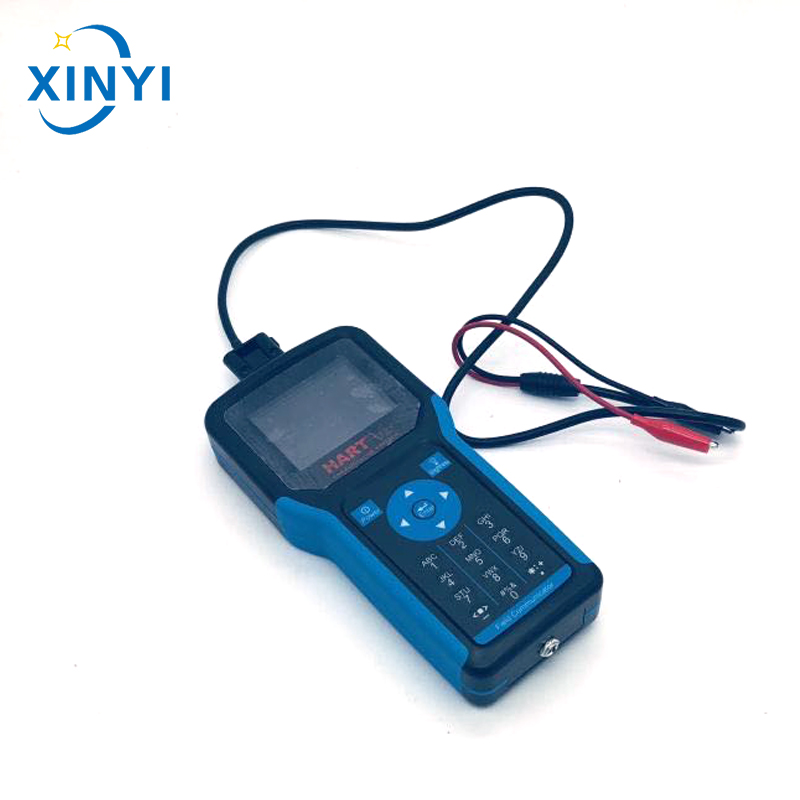

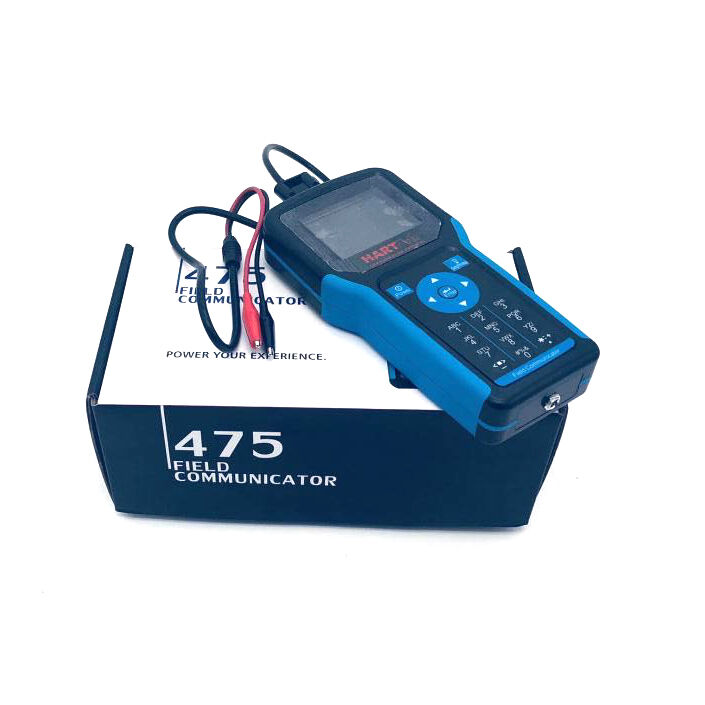

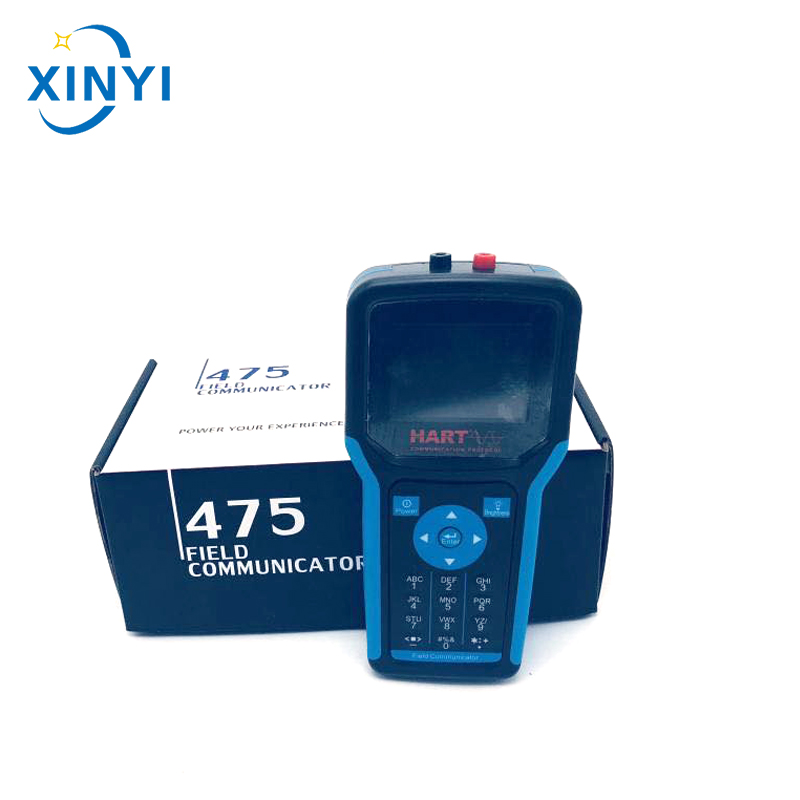

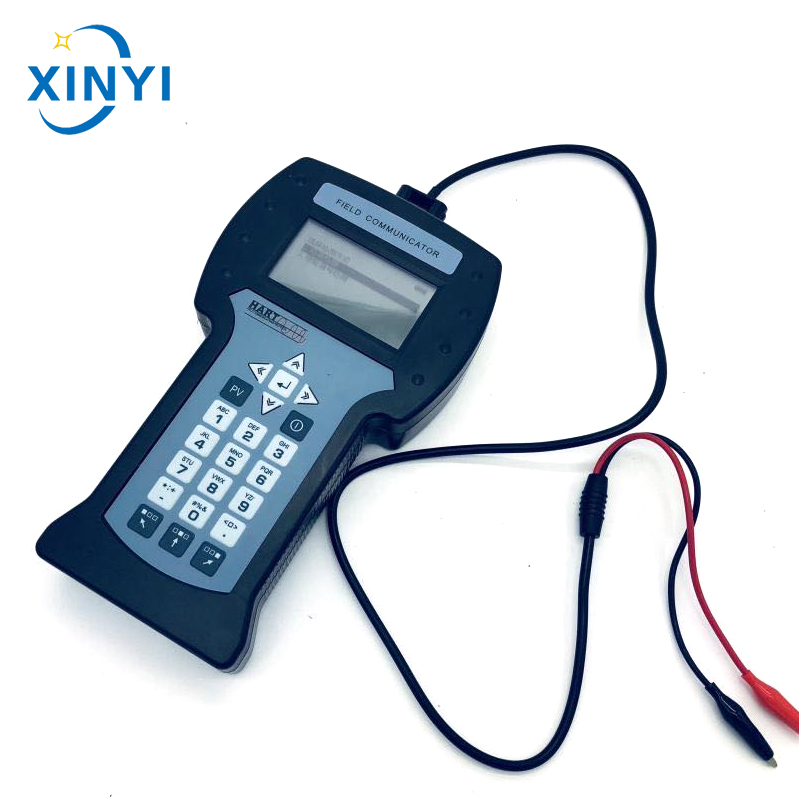

Ручной оператор HART475

Производительность:

HART® Трубка может быть подключена к любому HART через токовую петлю 4-20мА. Для совместимого оборудования в этой токовой петле должно быть нагрузочное сопротивление не менее 250Ω. Трубка HART использует технологию частотной манипуляции Bell202 (FSK) с высокочастотным цифровым сигналом, который может накладываться на токовый сигнал 4-20мА для передачи. Трубка и HART® связь с совместимым оборудованием не влияет на аналоговый сигнал 4-20мА.

Технические показатели:

▪ HART® Технические показатели интерфейса

▪ HART® Интерфейс соответствует протоколу HCF (HART® Communication Foundation), двунаправленный полудуплексный режим 1200бит/с

▪ HART® Интерфейс может принимать синфазное напряжение ±40В

▪ Типичное значение тока утечки менее 1мкА@20°C

▪ HART® Расстояние связи интерфейса <1500м

▪ HART® Интерфейс связи имеет меры защиты от EMI

▪ HART® Интерфейс связи имеет функцию автоматического умножения амплитуды

Физические размеры:

▪ 165мм * 98мм * 32мм (без защитного кожаного чехла)

170мм * 86мм * 42мм (с защитным кожаным чехлом)

Требования к окружающей среде:

▪ Диапазон рабочих температур: 0°C - +50°C

▪ Диапазон температур хранения: -20°C - +55°C

Поддерживаемые типы передатчиков:

HK-H3151, HK-H1151, HK-H990-CT1, HK-H610, YOKOKAWA EJA, Rosemount 1151, Rosemount 3051, HK-H990M (универсальная карта округления давления HART), HK-H991M (универсальная карта преобразователя давления), HK-H3351M (карта округления давления Huakong 3351), WT-2000 (манометр Wiltai WT2000), MV-2000 (манометр Wiltai MV2000), SIPART_PS2 (позиционер клапана SIMENS), SITRANS_FM_MAG (массовый расходомер SIMENS), SITRANS_TH300 (термометр SIMENS).
