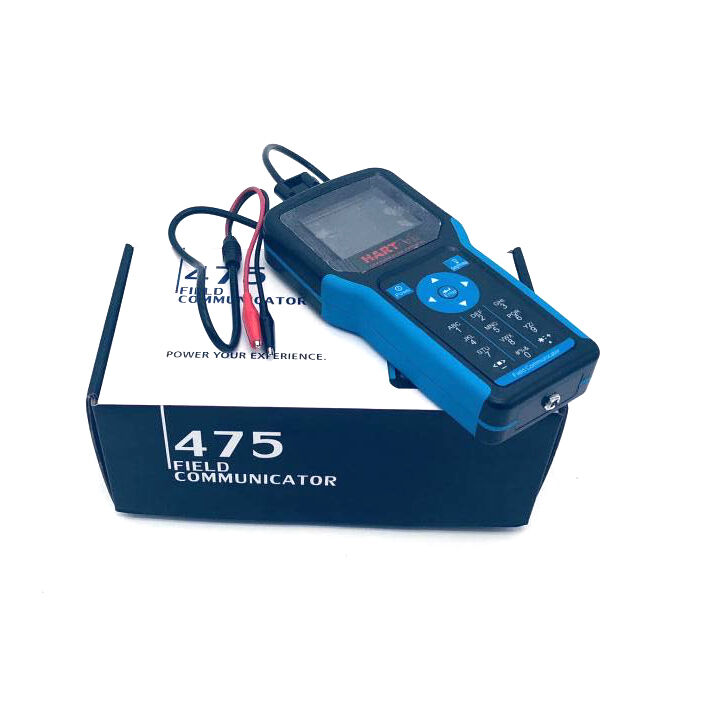

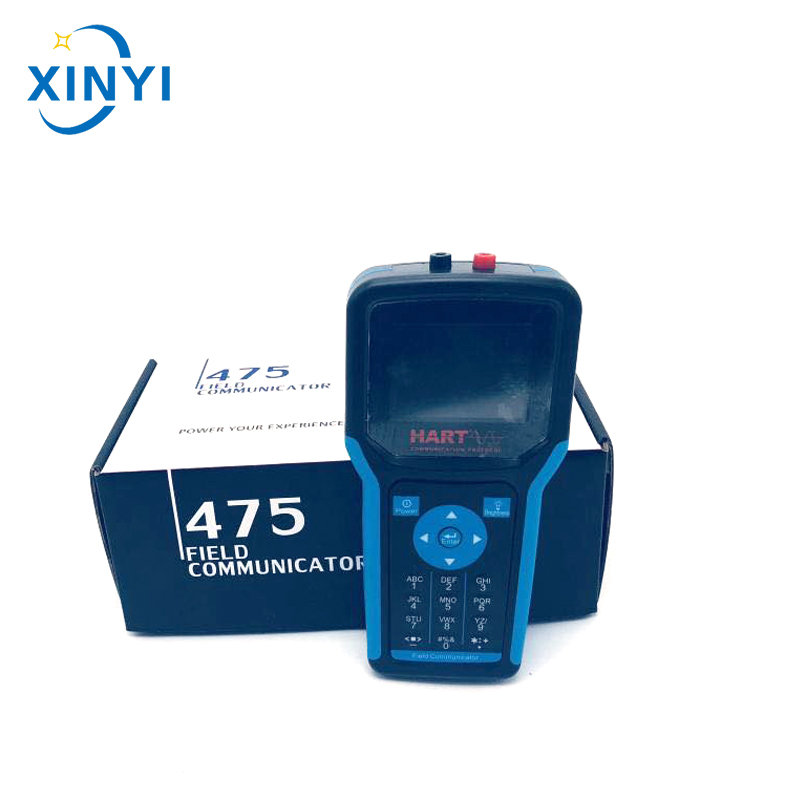

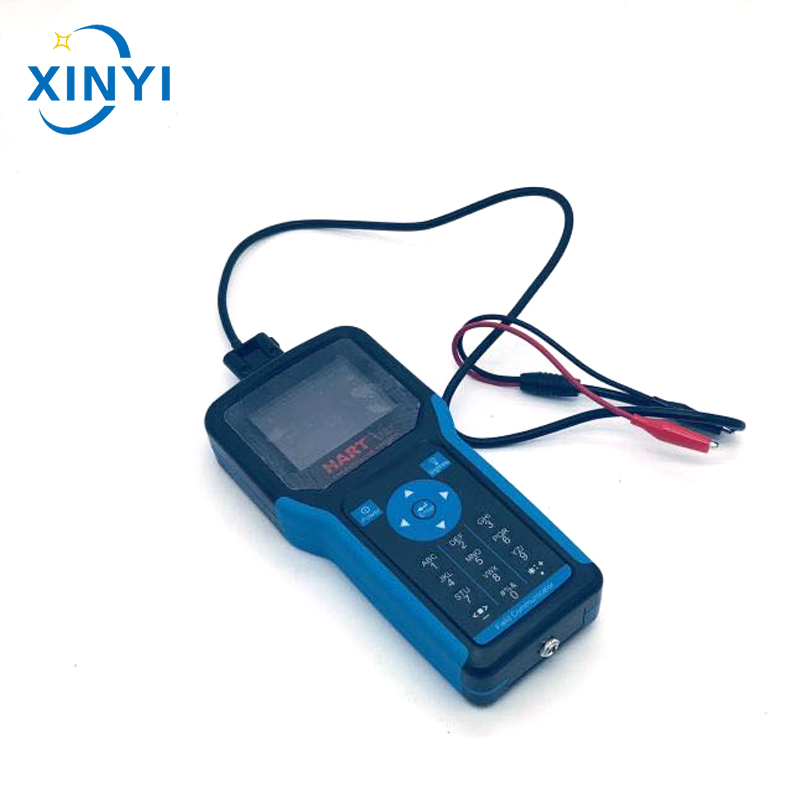

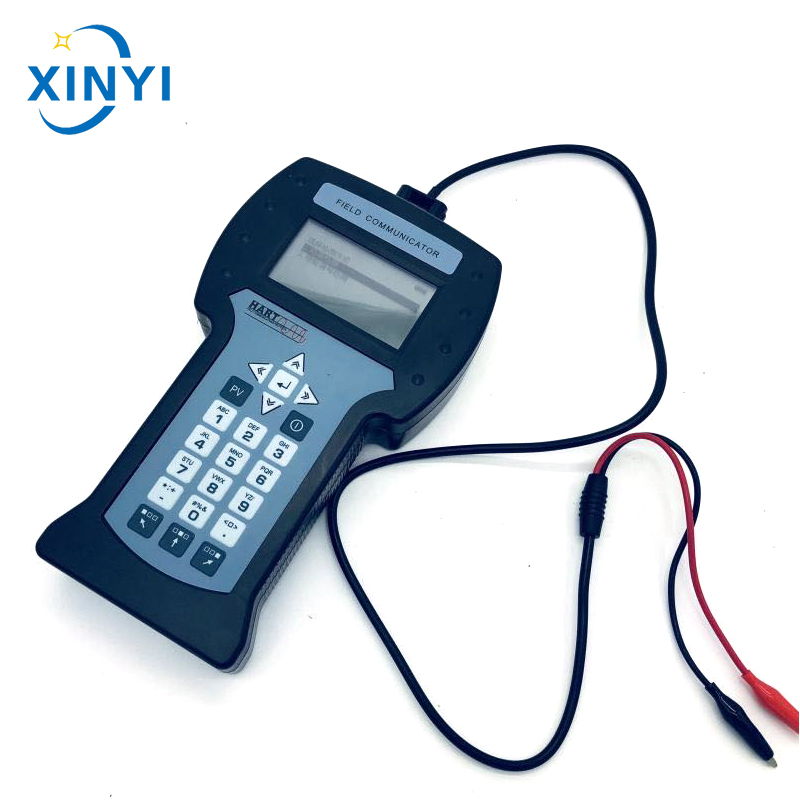

Operador manual HART475

Desempenho:

O aparelho pode ser conectado a qualquer equipamento compatível com HART ® através de um loop de corrente 4-20mA. Deve haver uma resistência de carga de pelo menos 250 Ω neste loop de corrente. O dispositivo portátil HART utiliza a tecnologia de modulação por deslocamento de frequência (FSK) Bell202, que pode ser sobreposta ao sinal de corrente 4-20mA para transmissão. A comunicação entre o aparelho e equipamentos compatíveis com HART ® não afetará o sinal analógico 4-20mA.

Indicadores técnicos:

● Indicadores técnicos da interface HART ®

● A interface HART ® está em conformidade com o protocolo HCF (HART ® Communication Foundation), modo half duplex bidirecional 1200bit/s

● A interface HART ® pode receber uma tensão de modo comum de&# 177; 40V

● O valor típico da corrente de fuga é inferior a 1uA@20 ℃

● Distância de comunicação da interface HART ®<1500m

● A interface de comunicação HART ® possui medidas anti EMI

● A interface de comunicação HART ® possui função automática de multiplicação de amplitude

Dimensões físicas:

● 165mm * 98mm * 32mm (sem capa de proteção de couro)

170mm * 86mm * 42mm (com capa de proteção de couro)

Requisitos ambientais:

● Faixa de temperatura de operação: 0 ℃ -+50 ℃

● Faixa de temperatura de armazenamento: - 20 ℃ -+55 ℃

Tipos de transmissores suportados:

HK-H3151, HK-H1151, HK-H990-CT1, HK-H610, YOKOKAWA EJA, Rosemount 1151, Rosemount 3051, HK-H990M (cartão universal de pressão HART), HK-H991M (cartão universal de transmissor de pressão), HK-H3351M (cartão de pressão Huakong 3351), WT-2000 (manômetro Wiltai WT2000), MV-2000 (manômetro Wiltai MV2000), SIPART_ PS2 (posicionador de válvula SIMENS), SITRANS_ FM_ MAG (medidor de vazão mássica SIMENS), SITRANS_ TH300 (termômetro SIMENS).
