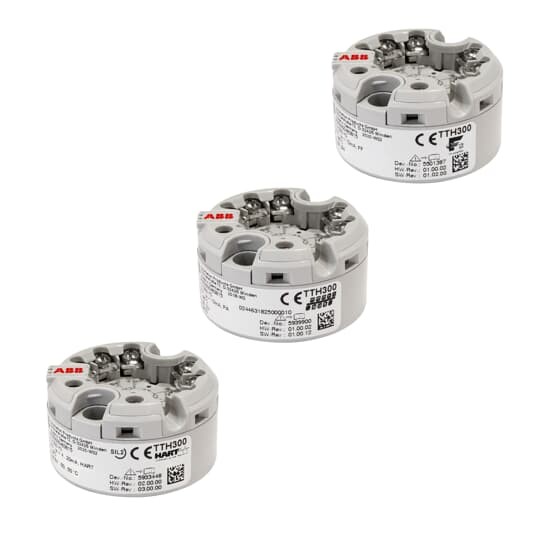

Transmissor de temperatura para montagem em cabeçote TTH300

O transmissor de temperatura de dois canais TTH300 com HART, PROFIBUS PA ou FOUNDATION Fieldbus em tecnologia de dois fios  dispõe de amplas funções e opções de diagnóstico para todas as aplicações. Para o novo TTH300 HART, estas foram ampliadas  mais uma vez e a facilidade de uso foi ainda mais aprimorada.

Visão geral

O TTH300 foi projetado para os mais altos requisitos de medição de temperatura com duas entradas de sensor. Isso suporta  redundância de sensor e monitoramento de deriva do sensor. O transmissor segue as Recomendações NAMUR, como NE 89 e NE 107.  Como opção, pode ser conectado um indicador LCD com botões de operação.
 O TTH300 HART pode ser configurado com ferramentas ABB, como Field Information Manager (FIM), com DAT200 (Asset Vision  Basic) via DTM, com um Handheld via EDD, ou com qualquer ferramenta padrão usando tecnologia FDI-/FDT.
 O transmissor com PROFIBUS PA pode ser configurado via arquivo GSD, EDD ou DTM, e com FOUNDATION Fieldbus via EDD/CF.

Dados

• Duas entradas universais de sensor, cada uma para RTD, termopar, Ω, mV
• Segurança funcional SIL 2 / SIL 3 de acordo com IEC 61508 (variante HART)
• Várias possibilidades de calibração de erro do sensor
     – Um ponto, dois pontos, Callendar-van-Dusen, características livres com 32 pontos de suporte
• Backup do sensor / comutação automática de redundância do sensor (conexão 2 x Pt100 de 3 fios e outras combinações de sensores)
• Comportamento de redundância configurável para maior disponibilidade, maior segurança ou maior precisão (variante HART)

• Sinal de saída
     – 4 a 20 mA, HART 5 e HART 7 (comutável)
     – PROFIBUS PA 3.01
     – FOUNDATION Fieldbus ITK 5.x
• Precisão 0.1 %, estabilidade de longo prazo 0.05 % por ano
• Monitoramento de ruptura de fio / corrosão de acordo com NE 89
• Sinalização de status do dispositivo e categorização diagnóstica livremente configurável com histórico de diagnóstico de acordo com NE    107 (variante HART)
• Monitor de eventos para registro de eventos críticos (variante HART)
• Monitor de configuração para alterações de configuração (variante HART)
• Indicador LCD giratório com botões de operação (opção)
• Aprovações para proteção contra explosão
     – ATEX, IECEx, zone 0
     – FM / CSA
     – EAC, EAC-Ex
     – NEPSI
