Описание

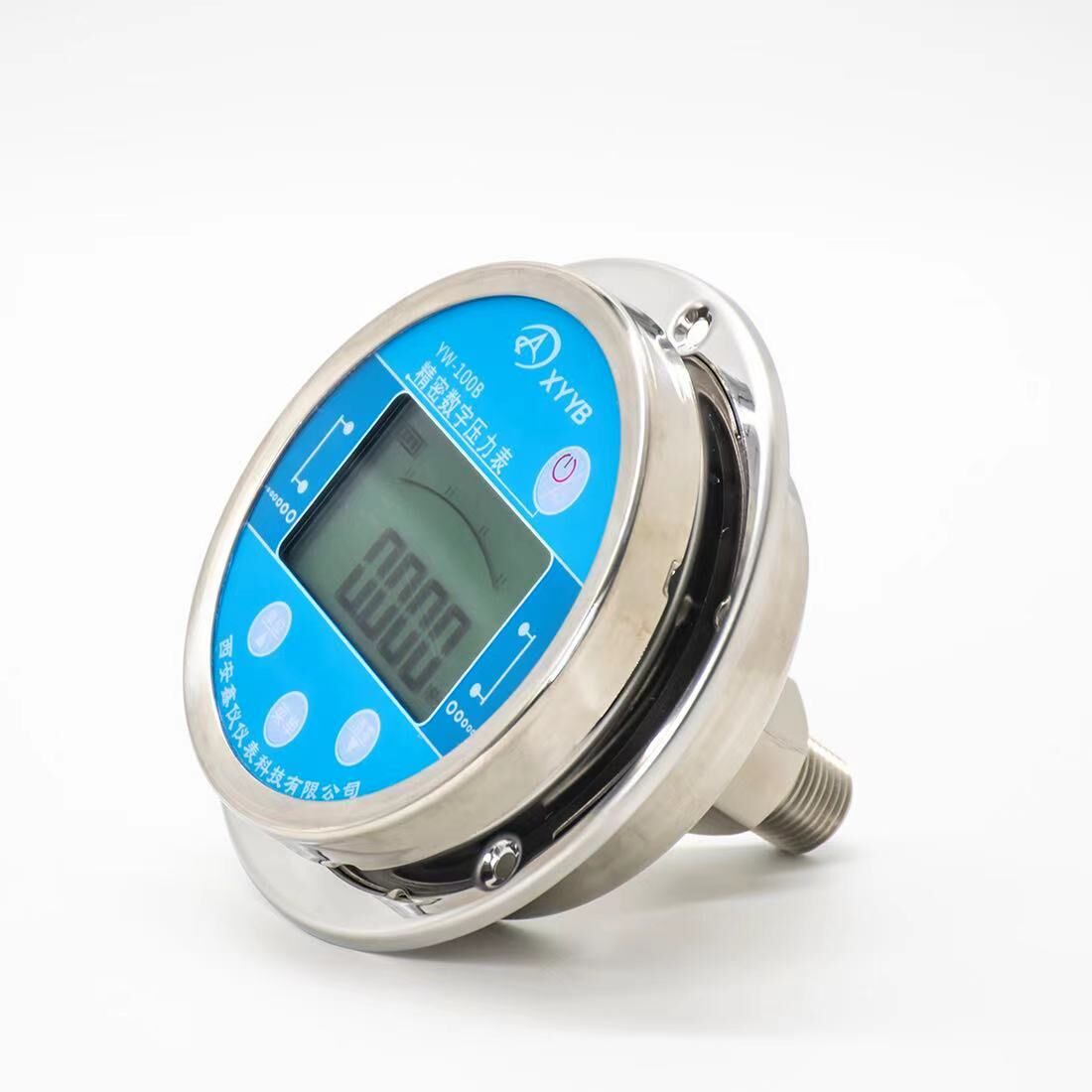

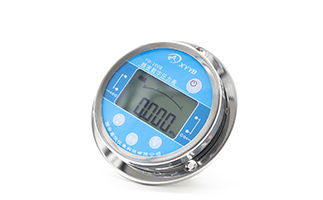

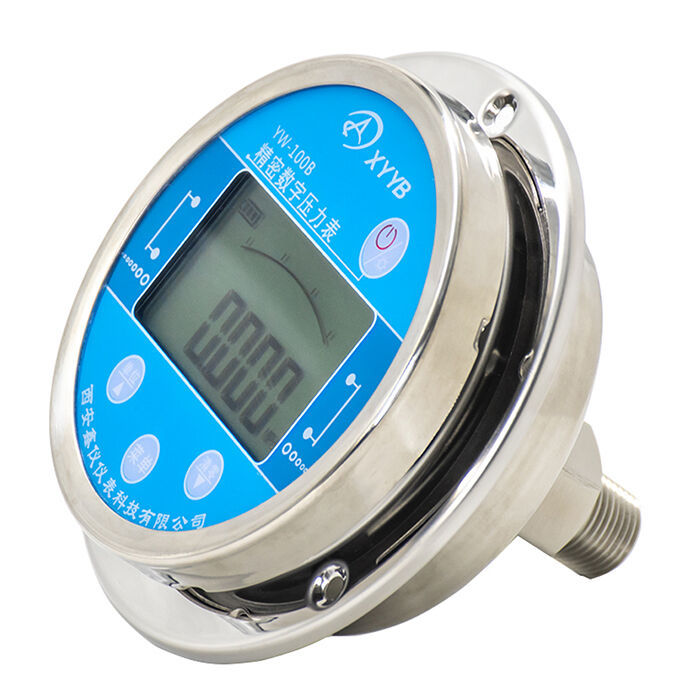

Прецизионный осевой цифровой манометр серии YW-100B — это высокоточный интеллектуальный прибор для измерения давления, разработанный и произведенный нашей компанией в соответствии с новейшими национальными стандартами. Цифровой манометр серии YW-100B в основном состоит из датчика давления и схемы обработки сигнала. Используется импортный датчик давления с превосходной производительностью, высокой точностью, коррозионной стойкостью, ударопрочностью, вибростойкостью, низким температурным дрейфом, высокой стабильностью и т. д. Схема обработки сигнала использует новейший процессор со сверхнизким энергопотреблением, чип обработки сигнала и состав микросхемы управления источником питания. Питание от высокопроизводительной литиевой батареи большой емкости, внешний источник питания не требуется. Внешний вид прибора изысканный, маленький и красивый, он прост в использовании и эксплуатации.

Функции

·Сенсорные кнопки, отсутствие механических контактов, что очень хорошо решает проблему срока службы и герметизации.

·Широкий диапазон температурной компенсации.

·Выполнены функции преобразования единиц измерения, удержания пиков и минимумов и другие.

· Полный набор дополнительных функций, которые клиенты могут настроить в соответствии со своими собственными условиями и привычками, гибкое использование.

·Аккумулятор можно заменить.

·Единица измерения давления: ммH2O, ммHg, фунт/кв. дюйм, кПа, МПа, Па, мбар, бар до десяти единиц измерения давления (опционально);

· Он может отображать динамическую кривую изменения онлайн-измерения давления, функцию записи пиков и т. д. (опционально);

· Различные дополнительные функции. Такие как выходной интерфейс RS486, выход 4-20 мА, выходной интерфейс USB для мгновенного обмена сообщениями, функция хранения.

Принцип

Осевой цифровой манометр прост в установке и широко используется в различных системах водоснабжения, химической, нефтяной и других отраслях промышленности. Корпус манометра обычно изготавливается из нержавеющей стали, материал поверхности - стекло, а компоненты манометра включают пружинные трубки и т. п. Под действием давления и вакуума пружинная трубка производит упругую деформацию, вызывая смещение конца трубки. Смещение усиливается механическим передаточным механизмом и передается на индикаторное устройство, а затем указатель указывает измеренное значение давления или вакуума.

Технические индикаторы

1. Электрические характеристики

1) Диапазон измерения: см. этикетку

2) Класс точности: см. этикетку

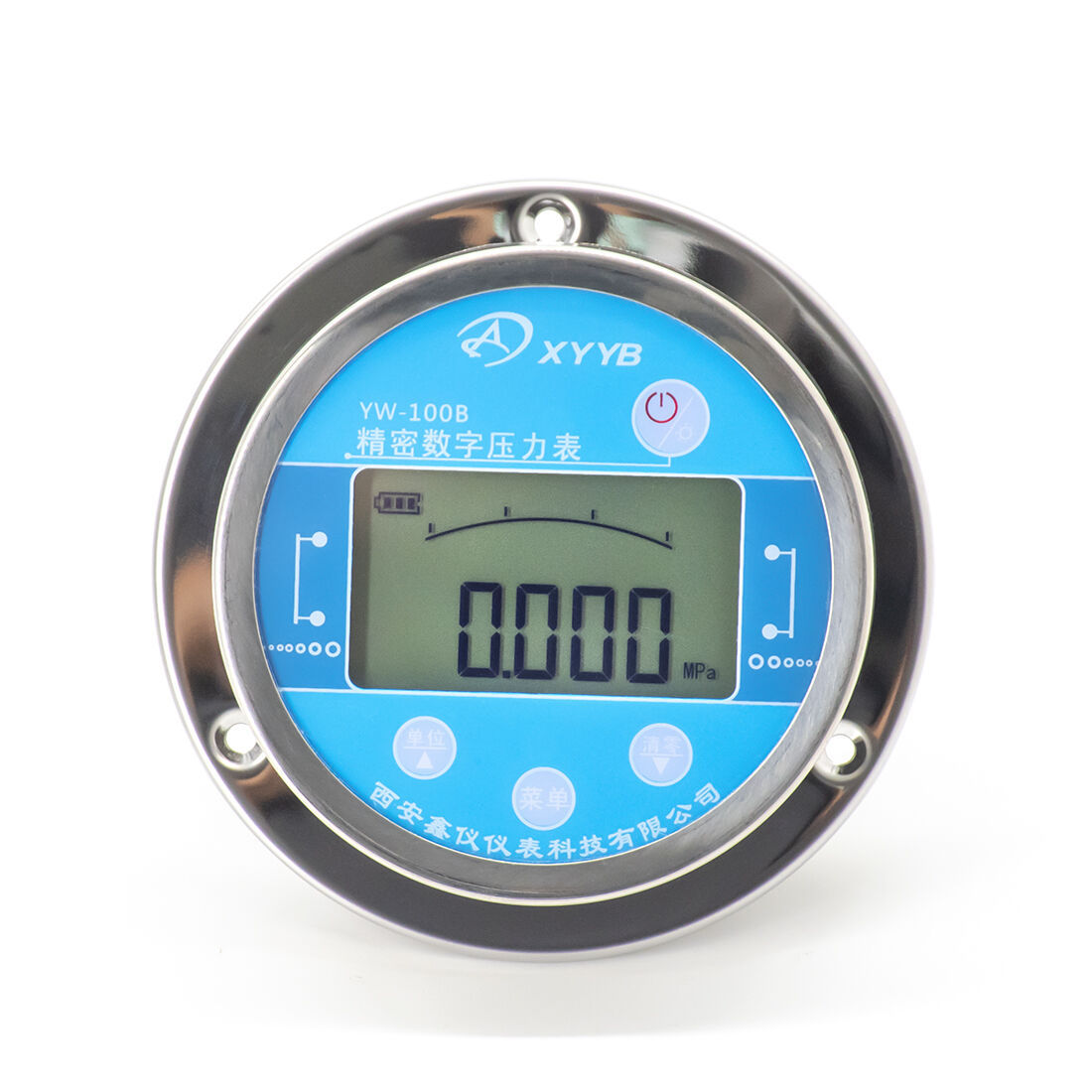

3) Режим отображения: 5-значный динамический дисплей + процентная шкала индикатора

4) Единицы измерения давления: Па, кПа, МПа, фунт/кв. дюйм, бар, мбар, мм вод. ст., мм рт. ст., дюйм вод. ст., дюйм рт. ст., кг с/см2 (определите, какая единица измерения может быть преобразована и отображена в соответствии с полной шкалой, а количество отображаемых цифр не превышает 5).

5) Давление перегрузки: 150% полной шкалы

6) Питание: литиевая батарея 18650 (3,7 В)

7) Рабочая среда: Температура: -10℃～50℃; Влажность: ≤85%RH;

Эталонная среда калибровки: 20℃±2℃

(8) Уровень взрывозащиты: ExiaIICT4

(9) Класс защиты: IP65

2. Механические свойства

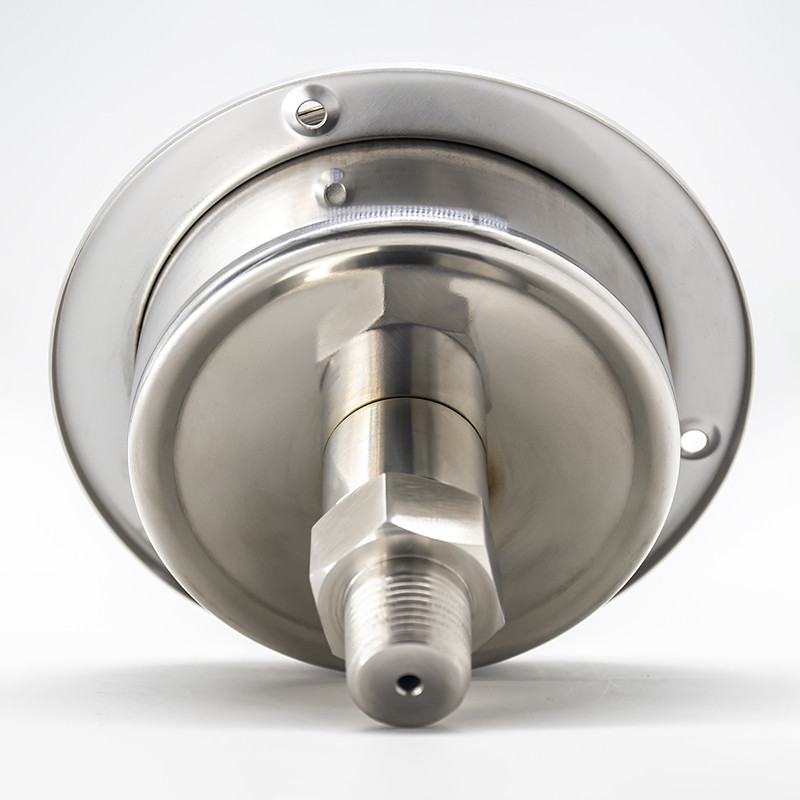

(1) Интерфейс процесса: M20×1,5 (наружная резьба), специальный резьбовой интерфейс необходимо изготовить по индивидуальному заказу

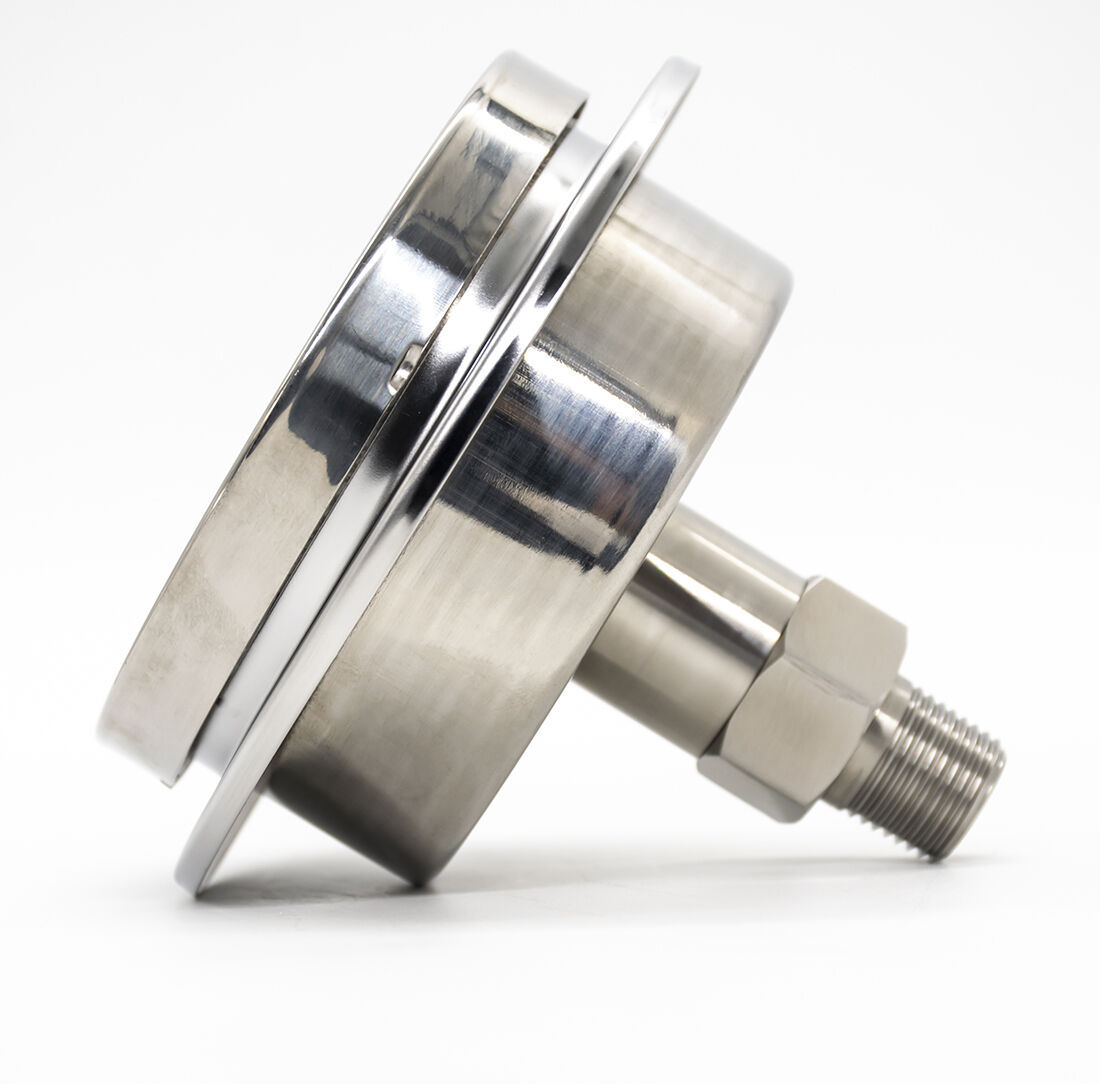

(2) Размеры: высота 170 мм, ширина 110 мм, толщина 50 мм.

(3) Вес: 600 г

3. Диапазон

(-100～0)кПа, (0～40)кПа, (0～600)кПа, (0～6)МПа, (0～40)МПа,

(0~2)кПа, (0~60)кПа, (0~1)МПа, (0~10)МПа, (0~60)МПа,

(0~5)кПа, (0~100)кПа, (0~1,6)МПа, (0~16)МПа, (0~80)МПа,

(0~10)кПа, (0~160)кПа, (0~2)МПа, (0~20)МПа, (0~100)МПа,

(0~20)кПа, (0~250)кПа, (0~2,5)МПа, (0~25)МПа, (0~160)МПа,

(0~25)кПа, (0~400)кПа, (0~4)МПа, (0~30)МПа.

Приложение

Использование осевого цифрового манометра чрезвычайно распространено и проникает практически во все промышленные процессы и области научных исследований. Манометры можно увидеть повсюду в сетях тепловых труб, системах транспортировки нефти и газа, системах водоснабжения и газоснабжения, мастерских по ремонту и техническому обслуживанию транспортных средств и т. д. В основном они используются для измерения давления среды.
