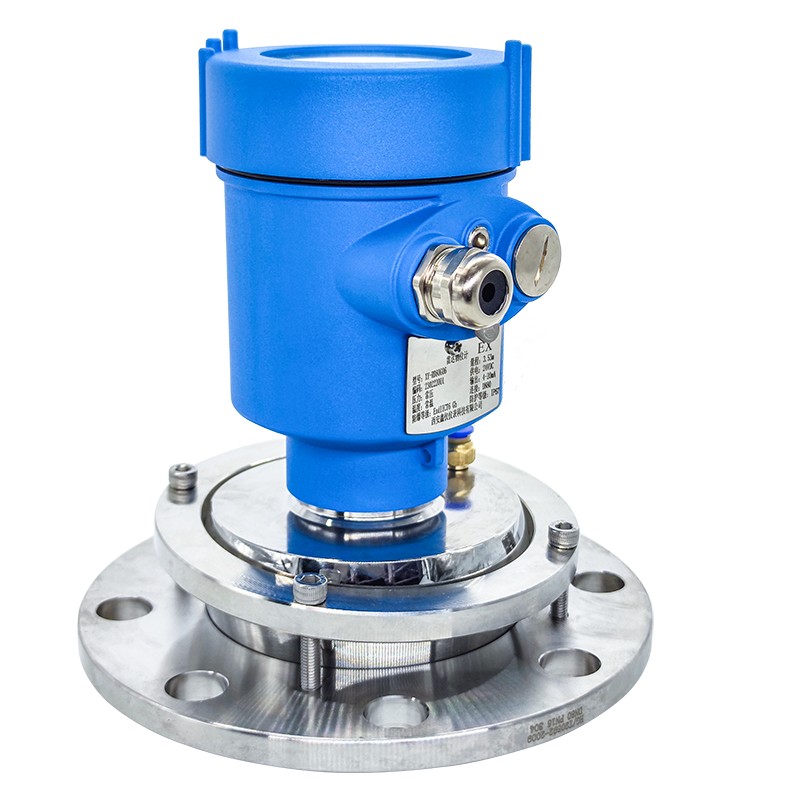

Радарный уровнемер более распространен в уровнемерах, волноводный радарный уровнемер является звездой радарных уровнемеров, он не только хорошо выглядит, но и имеет хорошую производительность, и высокую стоимость, поэтому он очень популярен, но когда дело доходит до принципа работы волноводного радарного уровнемера, я считаю, что многие люди не понимают, включая друзей, которые использовали его в течение длительного времени. Итак, давайте расскажем вам о принципе работы этого радарного измерителя уровня.

Радарный уровнемер с направленной волной работает по принципу рефлектометрии во временной области (TDR). Радарный уровнемер на основе высокочастотного генератора излучает электромагнитный импульс, который распространяется по кабелю направленной волны или по столбу направленной волны. При столкновении с поверхностью измеряемой среды часть электромагнитного импульса радарного уровнемера отражается обратно, образуя эхо. Измеряя время пробега излученных и отраженных волн, формула для расчета высоты уровня жидкости возвращается к передатчику импульсов t=2d/c по тому же пути.

Измерительные приборы, основанные на принципе перемещения во времени, являются принципами работы волноводных радарных уровнемеров . Радарные волны движутся со скоростью света, а время бега может быть преобразовано в сигнал уровня с помощью электронных компонентов. Зонд излучает высокочастотный импульс, который распространяется по кабельному зонду. Когда импульс достигает поверхности материала, он отражается обратно на приемник в приборе, который преобразует сигнал расстояния в сигнал уровня.

В частности, антенна волноводного радарного датчика излучает электромагнитные волновые сигналы в виде лучей, и излучаемые волны отражаются от поверхности измеряемого материала, а отраженные эхо-сигналы по-прежнему принимаются антенной. Ультразвуковая выборка используется для каждой точки в переданных и отраженных лучах. После обработки интеллектуальным процессором сигнал получает расстояние между средой и зондом и отправляется на дисплей терминала для отображения, сигнализации, работы и т. д.

Относительная диэлектрическая проницаемость среды — это физическая величина, характеризующая поляризацию среды, которая определяется свойствами самой среды. Поэтому различные среды имеют разные диэлектрические постоянные. Отражательная способность высокочастотного импульсного сигнала напрямую зависит от отражательной способности высокочастотного импульсного сигнала. Когда электромагнитный импульс достигает поверхности среды, электромагнитная волна отражается и преломляется.

Чем больше относительная диэлектрическая проницаемость, тем меньше потери на отражение, и чем меньше относительная диэлектрическая проницаемость, тем больше потери на излучение и тем серьезнее затухание сигнала. Если проводимость измеряемой среды больше 10 мСм/см, она вся будет отражаться обратно, и тем сильнее будет волновой сигнал. Слишком малая относительная диэлектрическая проницаемость приведет к экстремальному затуханию сигнала. Поэтому каждый волноводный радарный уровнемер имеет минимальную относительную диэлектрическую постоянную, чтобы обеспечить нормальное использование радарного уровнемера. Разные компании имеют разные структурные конструкции волноводных радарных уровнемеров и предъявляют разные требования к минимальной относительной диэлектрической проницаемости.

Энергия сигнала волноводного радара для измерения уровня жидкости мала, может обеспечить быстрый и эффективный канал передачи сигнала в жидкость, затухание сигнала сведено к минимуму, поэтому его можно использовать для измерения уровня среды, постоянная среда очень низкая; Кроме того, из-за малого энергопотребления волноводного радара, схема питания не является отдельным источником питания переменного тока, что значительно экономит стоимость установки.
