Descrição

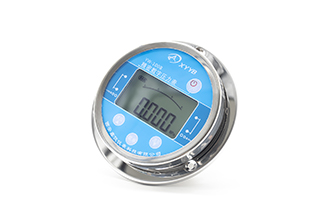

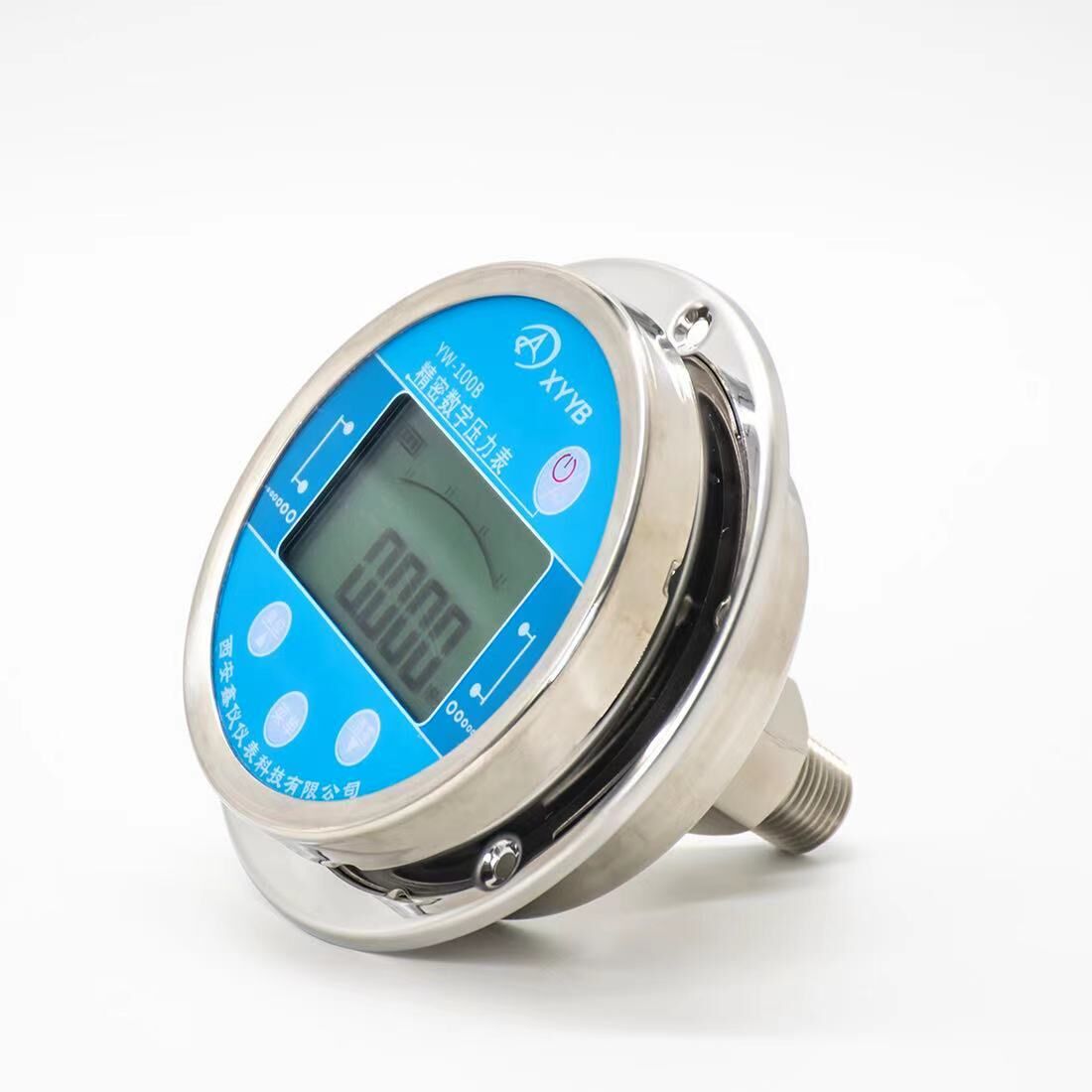

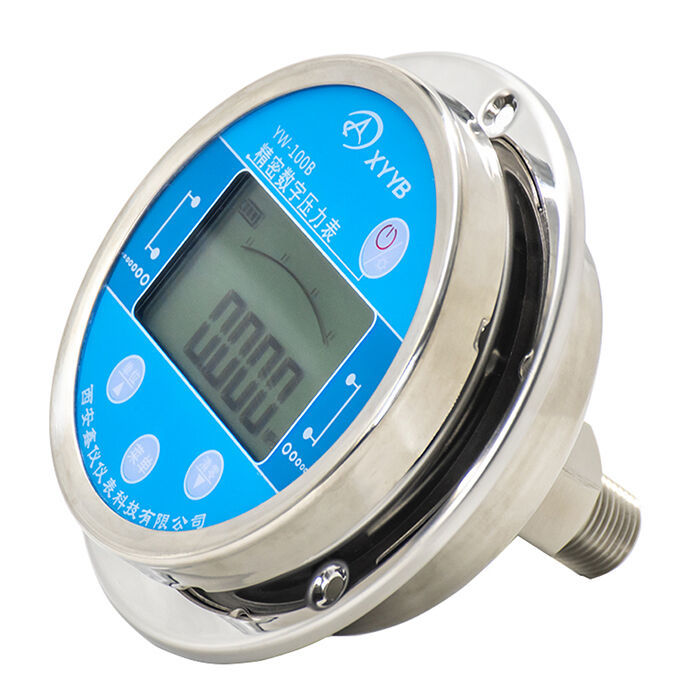

O manômetro digital axial de precisão da série YW-100B é um instrumento inteligente de medição de pressão de alta precisão, desenvolvido e produzido por nossa empresa de acordo com os mais recentes padrões nacionais. O manômetro digital da série YW-100B é composto principalmente por um sensor de pressão e um circuito de processamento de sinal. Utiliza um sensor de pressão importado, com desempenho superior, alta precisão, resistência à corrosão, resistência ao choque, resistência à vibração, baixa variação de temperatura, alta estabilidade, etc. O circuito de processamento de sinal adota o mais recente processador de consumo de energia ultrabaixo, chip de processamento de sinal e composição de chip de gerenciamento de fonte de alimentação. Alimentado por uma bateria de lítio de alto desempenho e grande capacidade, não requer fonte de alimentação externa. A aparência do instrumento é requintada, pequena e bonita, e é fácil de usar e operar.

Características

·Botões de toque, sem contatos mecânicos, o que resolve muito bem o problema de vida útil e vedação.

·Ampla compensação de temperatura.

·Conversão de unidades, retenção de pico e vale e outras funções estão completas.

·Funções adicionais completas, os clientes podem definir de acordo com seu próprio ambiente e hábitos, uso flexível.

·A bateria pode ser substituída.

·Unidade de pressão: mmH2O, mmHg, psi, kPa, MPa, Pa, mbar, bar até dez unidades de pressão (opcional);

·Pode exibir a curva de mudança dinâmica da medição de pressão on-line, função de gravação de pico, etc. (opcional);

· Diversas funções adicionais, como saída de interface RS486, saída de 4-20 mA, saída de mensagens instantâneas de dados, interface USB e função de armazenamento.

Princípio

O manômetro digital axial é fácil de instalar e amplamente utilizado em diversos sistemas de água, indústrias químicas, petrolíferas e outras. O invólucro do manômetro é geralmente de aço inoxidável, o material da superfície é de vidro e os componentes do manômetro incluem tubos de mola e similares. Sob a ação da pressão e do vácuo, o tubo de mola produz deformação elástica, causando o deslocamento da extremidade do tubo. O deslocamento é amplificado pelo mecanismo de transmissão mecânica e transmitido ao dispositivo indicador, e então o ponteiro indica o valor medido de pressão ou vácuo.

Indicadores técnicos

1. Características elétricas

1) Faixa de medição: veja a etiqueta

2) Classe de precisão: veja etiqueta

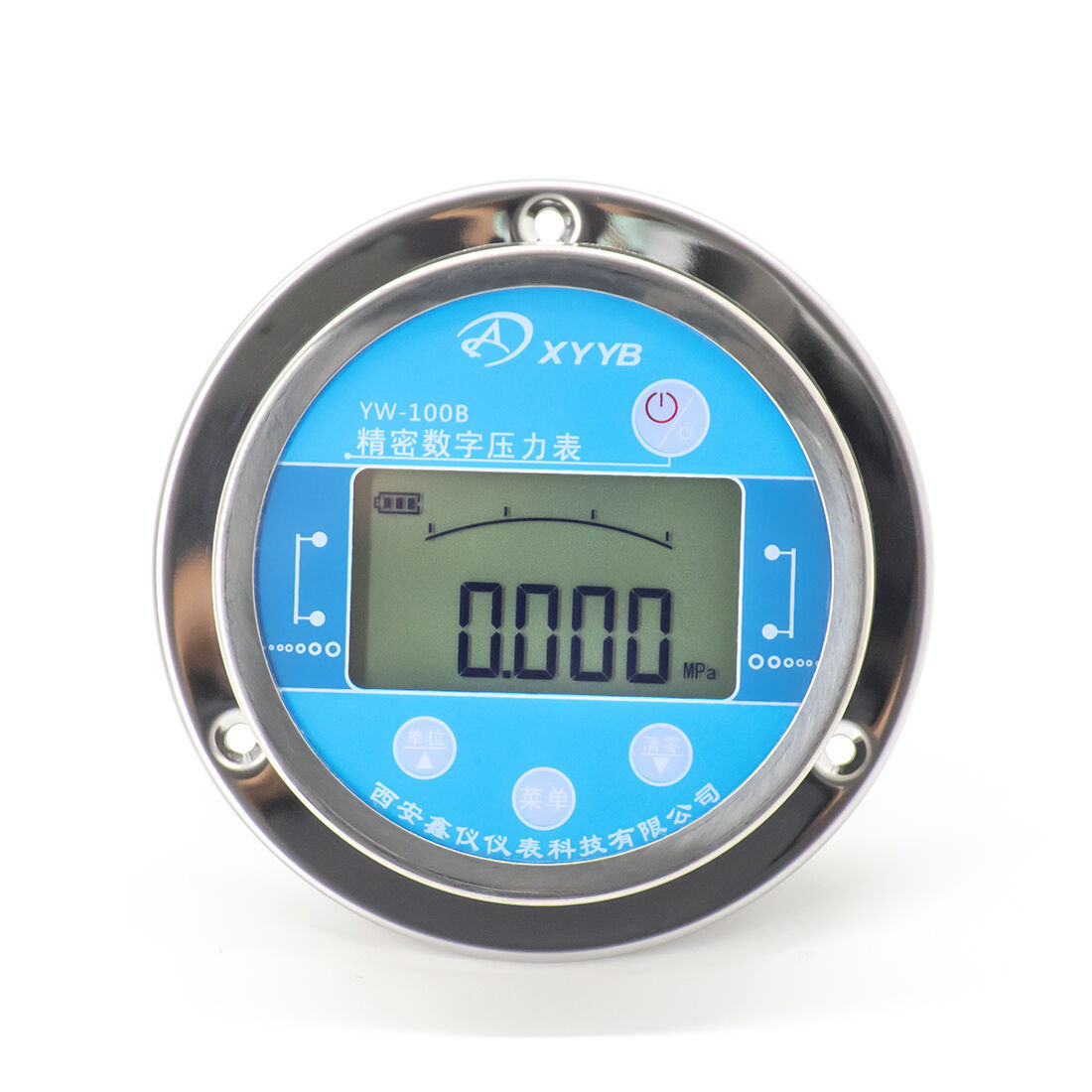

3) Modo de exibição: display dinâmico de 5 dígitos + barra indicadora de porcentagem

4) Unidades de pressão: Pa, kPa, MPa, psi, bar, mbar, mmH2O, mmHg, inH2O, inHg, kg f/cm2 (determine qual unidade pode ser convertida e exibida de acordo com a escala completa, e o número de dígitos exibidos não excede 5).

5) Pressão de sobrecarga: 150%FS

6) Fonte de alimentação: bateria de lítio 18650 (3,7 V)

7) Ambiente de trabalho: Temperatura: -10℃～50℃; Umidade: ≤85%RH;

Ambiente de referência de calibração: 20℃±2℃

(8) Nível à prova de explosão: ExiaIICT4

(9) Classe de proteção: IP65

2. Propriedades mecânicas

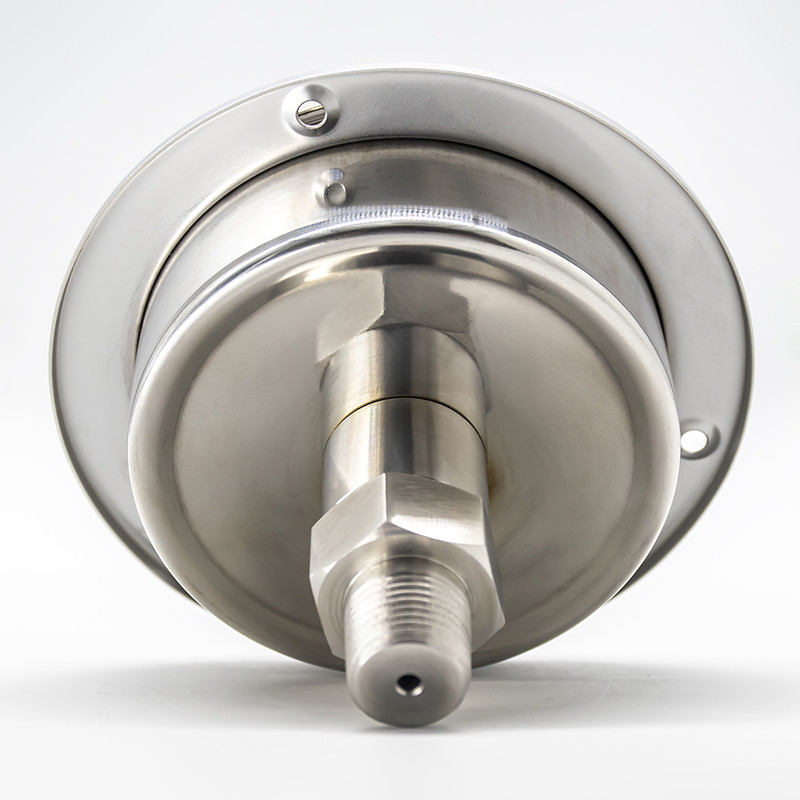

(1) Interface de processo: M20×1,5 (rosca externa), interface de rosca especial precisa ser personalizada

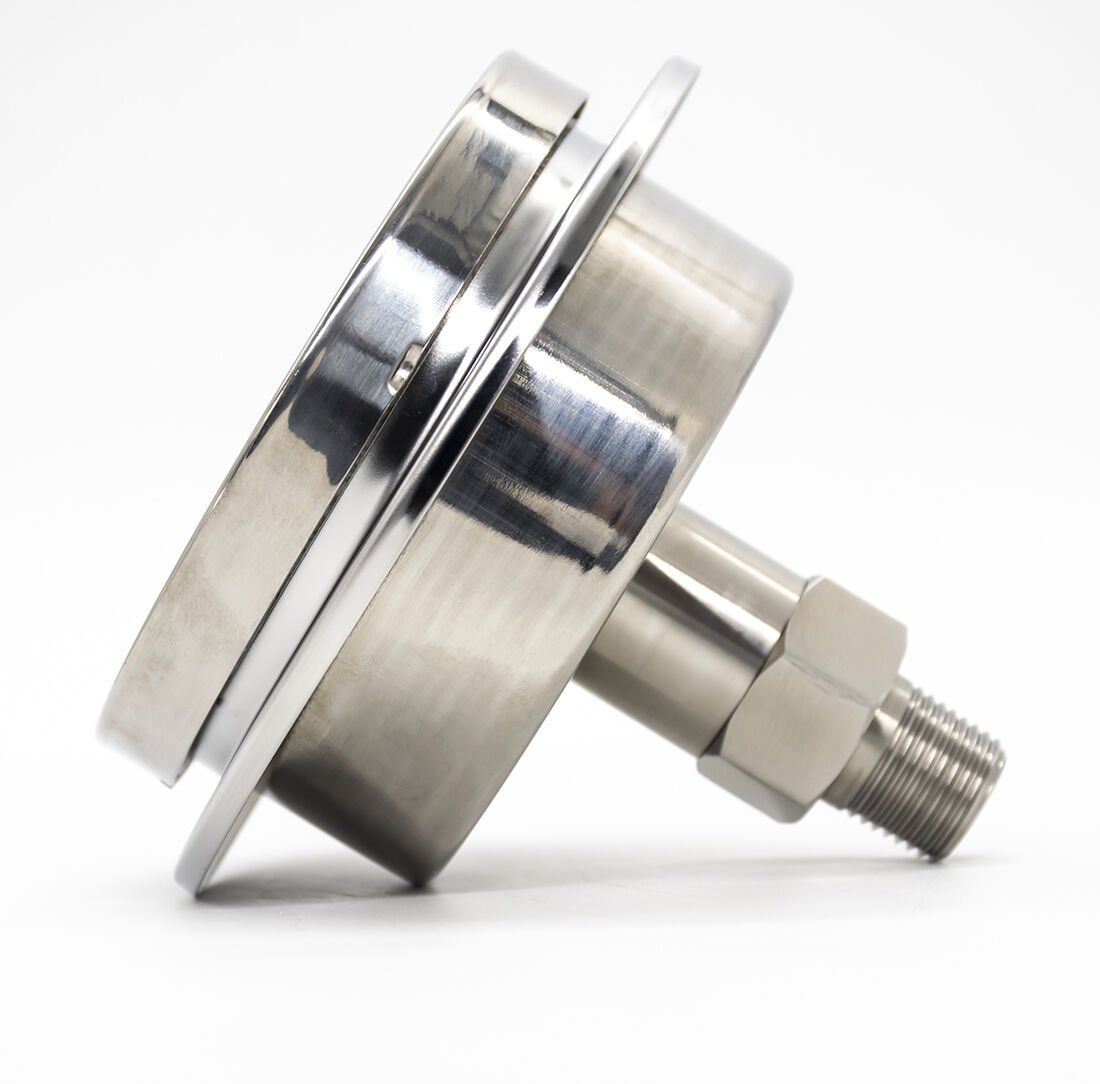

(2) Dimensões: altura 170 mm, largura 110 mm, espessura 50 mm

(3) Peso: 600g

3. Alcance

(-100~0)kPa, (0~40)kPa, (0~600)kPa, (0~6)MPa, (0~40)MPa,

(0~2)kPa, (0~60)kPa, (0~1)MPa, (0~10)MPa, (0~60)MPa,

(0~5)kPa, (0~100)kPa, (0~1,6)MPa, (0~16)MPa, (0~80)MPa,

(0~10)kPa, (0~160)kPa, (0~2)MPa, (0~20)MPa, (0~100)MPa,

(0~20)kPa, (0~250)kPa, (0~2,5)MPa, (0~25)MPa, (0~160)MPa,

(0~25)kPa, (0~400)kPa, (0~4)MPa, (0~30)MPa.

Aplicativo

O uso de manômetros digitais axiais é extremamente comum e permeia quase todos os processos industriais e campos de pesquisa científica. Aplicações de manômetros podem ser encontradas em redes de tubos de calor, transmissão de petróleo e gás, sistemas de abastecimento de água e gás, oficinas de reparo e manutenção de veículos, etc. É usado principalmente para medir a pressão do meio.
