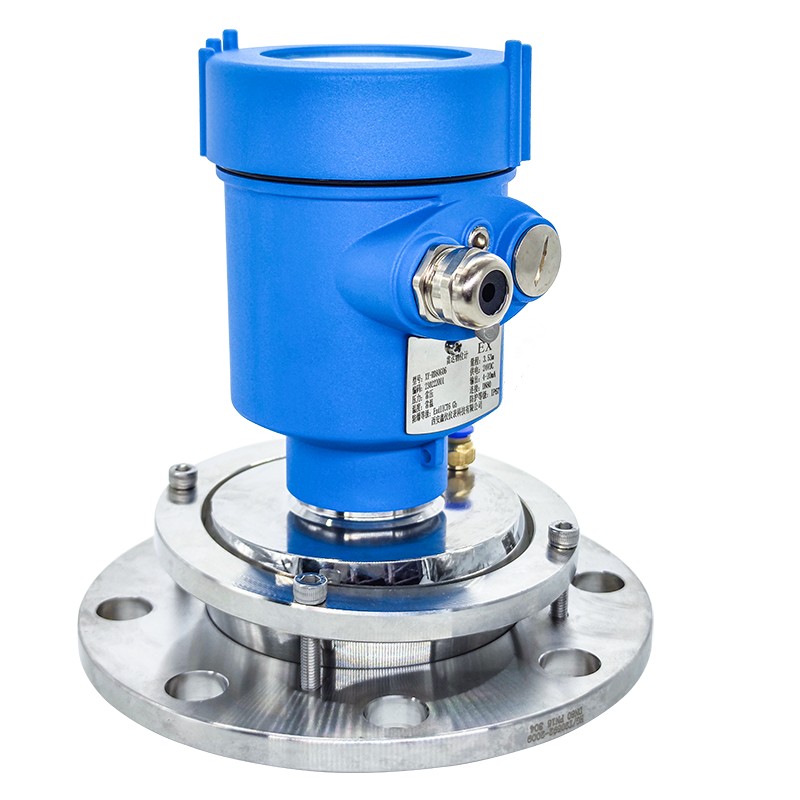

O medidor de nível por radar é mais comum em medidores de nível. O medidor de nível por radar de onda guiada é a estrela do medidor de nível por radar. Além de ter uma boa aparência, também possui bom desempenho e alto custo-benefício, sendo muito popular. No entanto, quando se trata do princípio de funcionamento do medidor de nível por radar de onda guiada, acredito que muitas pessoas não entendem, incluindo amigos que o utilizam há muito tempo. Então, vamos explicar o princípio de funcionamento deste medidor de nível por radar.

O medidor de nível por radar de onda guiada baseia-se no princípio da reflectometria no domínio do tempo (TDR). O medidor de nível por radar, baseado em um oscilador de alta frequência, emite um pulso eletromagnético que se propaga pelo cabo de onda guiada ou pelo bastão de onda guiada. Ao atingir a superfície do meio medido, parte do pulso eletromagnético do medidor de nível por radar é refletida de volta, formando um eco. Ao medir o tempo de execução das ondas emitidas e refletidas, a fórmula para calcular a altura do nível do líquido é retornada ao transmissor de pulsos t = 2d/c ao longo do mesmo caminho.

Instrumentos de medição baseados no princípio da viagem no tempo são os princípios de funcionamento dos medidores de nível por radar de ondas guiadas. As ondas de radar viajam à velocidade da luz, e o tempo de execução pode ser convertido em um sinal de nível por componentes eletrônicos. A sonda emite um pulso de alta frequência que se propaga ao longo do cabo da sonda. Quando o pulso atinge a superfície do material, ele é refletido de volta para um receptor no instrumento, que converte o sinal de distância em um sinal de nível.

Especificamente, a antena do sensor de radar de onda guiada emite sinais de ondas eletromagnéticas na forma de feixes, e as ondas emitidas são refletidas na superfície do material medido, e os sinais de eco refletidos ainda são recebidos pela antena. A amostragem ultrassônica é utilizada para cada ponto nos feixes transmitidos e refletidos. Após ser processado pelo processador inteligente, o sinal obtém a distância entre o meio e a sonda e é enviado ao display do terminal para exibição, alarme, operação, etc.

A permissividade relativa de um meio é uma grandeza física que representa a polarização do meio, que é determinada pelas propriedades do próprio meio. Portanto, diferentes meios possuem diferentes constantes dielétricas. A refletividade do sinal de pulso de alta frequência é diretamente afetada pela refletividade do sinal de pulso de alta frequência. Quando o pulso eletromagnético atinge a superfície do meio, a onda eletromagnética é refletida e refratada.

Quanto maior a permissividade relativa, menor a perda por reflexão, e quanto menor a permissividade relativa, maior a perda por emissão e mais grave a atenuação do sinal. Se a condutividade do meio medido for maior que 10 mS/cm, toda a energia será refletida de volta, e mais forte será o sinal de onda. Uma permissividade relativa excessivamente baixa resultará em atenuação extrema do sinal. Portanto, cada medidor de nível por radar de onda guiada possui uma constante dielétrica relativa mínima para garantir o uso normal do medidor de nível por radar. Diferentes empresas possuem diferentes projetos estruturais para medidores de nível por radar de onda guiada e diferentes requisitos para a permissividade relativa mínima.

O sinal de energia do medidor de nível de líquido por radar de onda guiada é pequeno, pode fornecer um canal rápido e eficiente de transmissão de sinal para líquido, a atenuação do sinal é mantida no mínimo, então pode ser usado para medir o nível do meio, a constante do meio é muito baixa; Além disso, devido ao pequeno consumo de energia do radar de onda guiada, o circuito de alimentação não é uma fonte de alimentação CA separada, o que economiza muito o custo de instalação.
